Restaurer une Atari 2600 et la faire parler aux écrans modernes
· #retro-gaming #hardware #leptitcomite
Entre deux bornes d’arcade, l’atelier accueille aussi des consoles de salon. Cette fois : une Atari 2600, la machine qui a inventé le jeu vidéo domestique tel qu’on le connaît. Au programme, une remise en état complète, puis le mod le plus rentable qu’on puisse faire sur cette console : abandonner la sortie radiofréquence pour du composite.

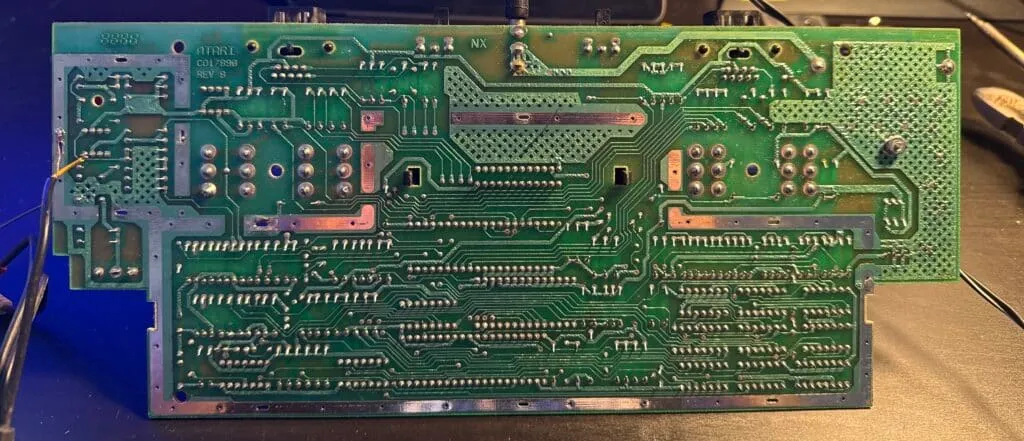

D’abord, la remise en état
Une machine de bientôt cinquante ans, ça se réveille avec méthode. La routine est toujours la même, et elle ressemble beaucoup à celle de la borne Space Invaders :
- nettoyage complet du boîtier et surtout du port cartouche, dont les contacts oxydés sont responsables de la moitié des « consoles mortes » ;
- inspection des soudures et des composants, à la recherche des faux contacts ;
- contrôle de l’alimentation et des connectiques ;
- test de tous les interrupteurs, ces beaux switches métalliques qui font le charme de la bête.
Le vrai sujet : sortir du signal RF
En 1977, la 2600 se branchait sur l’antenne du téléviseur : le signal vidéo était modulé en radiofréquence, comme une chaîne de télé. Sur un écran moderne, quand on arrive à l’accrocher, ça donne une image neigeuse, molle, avec du souffle. La console mérite mieux.
Le mod consiste à court-circuiter toute la partie modulation : on va chercher les signaux vidéo avant le modulateur RF, on les amplifie proprement avec un petit circuit, et on sort en composite, que n’importe quel écran ou convertisseur actuel accepte. Résultat : une image nette et stable, des couleurs franches, et une console de 1977 qui se branche en trois secondes sur la télé du salon.

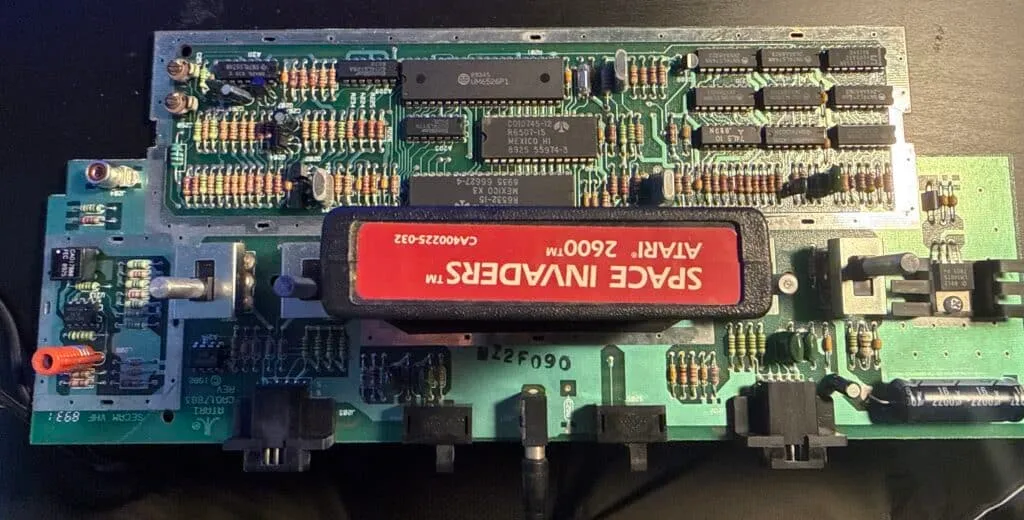

Le circuit du mod composite en place : la partie RF part à la retraite.
C’est exactement la philosophie qu’on défend avec l’asso : préserver les machines, comprendre comment elles fonctionnent, et les garder jouables, pas sous vitrine. Celle-ci a rejoint le parc des événements, où elle tourne aux côtés de ses petites sœurs (l’inventaire complet vaut le coup d’œil).
L’article d’origine avec toutes les photos est chez l’asso : réparer et restaurer une Atari 2600.
Questions fréquentes
Pourquoi l'image de l'Atari 2600 est-elle mauvaise sur une TV moderne ?
La console sort un signal radiofréquence pensé pour les antennes des téléviseurs de 1977. Les écrans actuels l'accrochent mal : image neigeuse, molle, instable.
Le mod composite est-il réversible ?
Le principe consiste à prélever la vidéo avant le modulateur RF et à l'amplifier proprement. Bien réalisé, il préserve la carte d'origine et transforme l'usage au quotidien.
Que vérifier avant de rallumer une console ancienne ?
Le port cartouche et ses contacts oxydés, l'alimentation, les soudures et les connectiques. La moitié des « consoles mortes » ne demandent qu'un nettoyage sérieux.
La console reste-t-elle jouable après le mod ?
Oui, c'est le but : celle-ci a rejoint le parc des événements de l'asso, branchée en composite, avec une image nette et des couleurs franches.
